Commutateurs 4xSAT + Terrestre Actif. Série MSR
|
Code |
0930180 |
0930182 |
0930184 |
|
Nombre d’entrées |
4 SAT + 1 TER |
4 SAT + 1 TER |
4 SAT + 1 TER |
|
Nombre de sorties |
8 |
12 |
16 |
|
Marge de fréquences TER |
47 - 862 MHz |
47 - 862 MHz |
47 - 862 MHz |
|
Gain de dérivation TER |
7 ± 1,5 dB |
7 ± 1,5 dB |
7 ± 1,5 dB |
|
Niveau maximal de sortie |
85 dBµV / -- |
85 dBµV / -- |
85 dBµV / -- |
|
Bande de fréquence SAT |
950 - 2200 MHz |
950 - 2200 MHz |
950 - 2200 MHz |
|
Gain de dérivation SAT |
5 ± 1,5 dB |
5 ± 1,5 dB |
5 ± 1,5 dB |
|
Niveau maximal de sortie |
100 dBµV |
100 dBµV |
100 dBµV |
|
Isolation H/V |
> 25 dB |
> 25 dB |
> 25 dB |
|
Isolation SAL, SAL |
> 35 dB |
> 35 dB |
> 35 dB |
|
Courant maximal |
1000 mA |
1000 mA |
1000 mA |
|
Alimentation |
195-264VAC / 47-63Hz |
195-264VAC / 47-63Hz |
195-264VAC / 47-63Hz |
|
Commutation 22 KHz |
No |
No |
No |
|
Dimensions |
248x129x64 mm |
288x129x64 mm |
328x129x64 mm |
|
(1) DIN 45004 B |

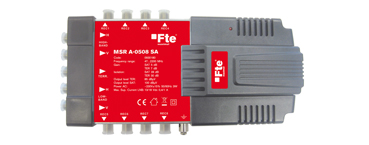

MSR A 508 SA
MSR A 512 SA
MSR A 516 SA
|

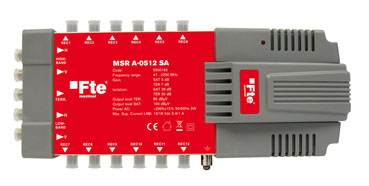

MSR A-0512 SA |
|||
|---|---|---|---|
|
Code |
0930186 |
0930188 |
|
|
Nombre d’entrées |
4 SAT + 1 TER |
4 SAT + 1 TER |
|
|
Nombre de sorties |
8 |
12 |
|
|
Bande de fréquence TER |
47 - 862 MHz |
47 - 862 MHz |
|
|
Gain de dérivation TER |
7 ± 1,5 dB |
7 ± 1,5 dB |
|
|
Niveau maximal de sortie |
85 dBµV / -- |
85 dBµV / -- |
|
|
Bande de fréquence SAT |
950 - 2200 MHz |
950 - 2200 MHz |
|
|
Gain de dérivation SAT |
2 ± 1,5 dB |
2 ± 1,5 dB |
|
|
Niveau maximal de sortie |
100 dBµV |
100 dBµV |
|
|
Isolation H/V |
> 25 dB |
> 25 dB |
|
|
Isolation SAL, SAL |
> 35 dB |
> 35 dB |
|
|
Courant maximal |
1000 mA |
1000 mA |
|
|
Alimentation |
195-264VAC / 47-63Hz |
195-264VAC / 47-63Hz |
|
|
Commutation 22 KHz |
No |
No |
|
|
Dimensions |
408x129x64 mm |
488x129x64 mm |
|
|
(1) DIN 45004 B |

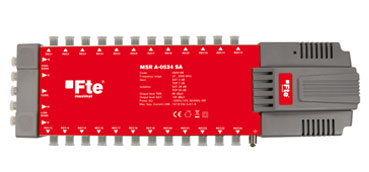

MSR A 524 SA

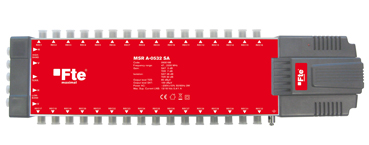

MSR A 532 SA
