SIRIUS

	S 1814	S 1818
Código	2001814	2001818
Descripción	Transmodulador con 8 x tuner DVB-S/S2 y 4 MUX salida DVB-T	Transmodulador con 8 x tuner DVB-S/S2 y 8 MUX salida DVB-T
Entradas/Salidas	8/4	8/8
ENTRADA RF
Nº conectores entrada RF	1	1
Rango de frecuencia	950-2150 MHz
Nivel / Impedancia	55-95 dBµV / 75 Ω
Pérdidas de retorno	≥ 10 dB
Rango de frecuencia del Loop / pérdidas	950-2150 MHz / ≤ 1.5 dB
Alimentación LNB / Control	0/13/18V tono 22 KHz, 500 mA máximo. DiseqC 1.0, EN50494, EN50607
Estándar	DVB-S/S2/S2X*
Modulación	QPSK, 8PSK, APSK 8/16/32
Velocidad de símbolo	2 – 45 Ms/s
SALIDA RF
Estándar	DVB-T
Modulación	QPSK, QAM16, QAM64
Rango de frecuencia	170-230MHz, 470-862 MHz
Distribución de canales adyacente	4	4+4
Nivel / Impedancia	90 ± 2 dBµV / 75 Ω
TS de bits	< 31 Mbit/s
MER	≥ 35 dB
Ancho de banda del canal	7 MHz, 8 MHz
Modo de transmisión	2k
Intervalo de guarda	1/4, 1/8, 1/16, 1/32
Tasa de código	1/2, 2/3, 3/4, 5/6,7/8
Pérdidas de retorno	≥ 10 dB
Regulación de salida	0 - -15 dB en pasos de 1 dB
Rango de frecuencia de la entrada de mezcla MIX / pérdidas	45-862 MHz / ≤ 2.5 dB
GENERAL
Puerto de gestión	Estándar IEEE802.3 10/100 Base T
Tensión de alimentación	12 V ± 1V
Consumo de corriente sin carga externa	1.0 A	1.2 A
Consumo de corriente con carga externa	2.0 A	2.2 A
Dimensiones / Peso (con embalaje)	63x198x112 mm /1.26 Kg	63x198x112 mm /1.26 Kg

* Soporta codificación de capa física (PLS) y múltiple entradas streams (MIS)

S1814

S1818

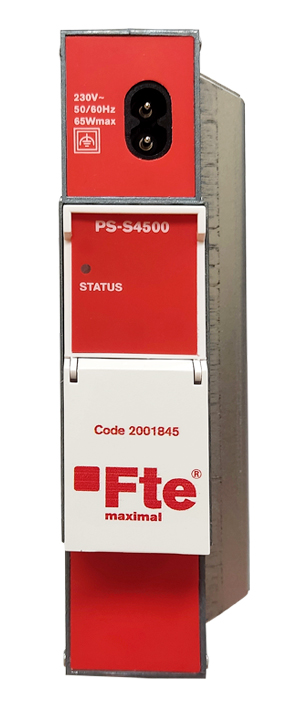

	PS-S4500
Código	2001845
Descripción	Fuente de 12Vdc-4.5A que permite conexión en paralelo
Válores límites de la tensión de red	187-250 V~ 50/60 Hz
Tensión de salida	12 V ± 0.5 V
Consumo de potencia	65 W max.
Corriente de salida	0-4.5 A protegida de cortocircuitos y sobrecargas
Rizado, 100 Hz	< 10 mVpp
Ruido	< 50 mVpp
Rango de temperatura	0…50°C
Dimensiones / Peso (embalado)	198x107.5x36 mm/0.97 kg

PS-S4500
