Stations de tête programmables. Série Mind

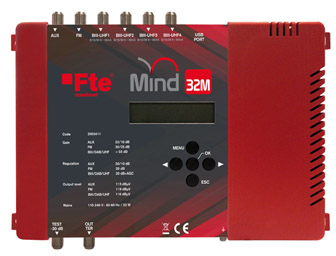

Mind 32M

Code

2003411

  Description

Centrale programmable de 32 fltres Medium

Entrées

1: FM: 88 - 108 MHz
1: AUX: 47-862 MHz
BIII/UHF 1-3: 174 - 230 MHz / 470 - 862 MHz
32 filtres programmables avec une bande passante de 1 canal  (7 MHz* o 8MHz*)
Les filtres sont partagés avec les entrées BIII-UHF.

BIII-UHF 4: Mode DAB: 174 - 230 MHz
Utilisez 8 des 32 filtres disponibles.
Mode BIII-UHF: 174 - 230 MHz / 470 - 862 MHz
32 filtres programmables avec une bande passante de 1 canal (7 MHz* o 8MHz*).
Les filtres sont partagés avec les entrées BIII-UHF.

  Plage de niveau d'entrée

FM: 40-90 dBμV
AUX: 60-90 dBµV
BIII-UHF: 40-100 dBµV

Sorties

1 TER + 1 TEST (-30dB)

Gain

FM: 35/25  dB **
AUX: 22/10 dB **
BIII-UHF: > 55 dB

Réglage

FM: 20 dB
AUX:  0..10 dB o 0..20 dB ***
BIII-UHF: 0..20 dB + AGC

Niveau de sortie​

FM: 119 dBμV
AUX: 113 dBμV
BIII-UHF: 116 dBμV

 Alimentation préampli.

En entradas de UHF 0/12/24 VDC (80mA máx. por entrada).

 Egalisation

TER: 0..-9 dB  par étapes de 1 dB

 Programation

Par programmateur intégré, avec 5 boutons et écran LCD 2 lignes de 16 caractères

 Facteur de bruit

FM: < 6 dB

 Consomnation

22W

 Conversion de canaux numériques​

Oui

 Recherche automatique des chaînes

Oui

 Port USB

USB 2.0 pour importer / exporter des configurations

   * La bande passante des chaînes dépend de la bande de chaînes et de la norme TV sélectionnée
 ** La valeur du gain dépend de l'état Oui / Non de l'étage préamplificateur d'entrée.
*** La valeur de la régulation de gain dépend de l'état Oui / Non de l'étage préampli de l'entrée Aux





















Mind 32M























Mind 32

Mind 32 S

Code

2003410

2003412

  Description

Centrale programmable de
32 filtres (BIII / UHF)

Centrale programmable de
32 filtres (BIII / UHF) et SAT

Entrées

1: FM: 88 - 108 MHz
1: AUX: -
1: BIII/UHF: Modo DAB: 174 – 230 MHz
Modo BIII-UHF: 174 – 230 MHz/470-862 MHz
Modo DAB: Utilisez 8 des 32 filtres disponibles
Modo BIII-UHF: 32 filtres programmables d'une
largeur bande 1 canal par filtre
(7 MHz * ou 8 MHz *). Les filtres sont
partagés avec les entrées UHF.
3: UHF: Modo 470-862 MHz
32 filtres programmables avec une bande
passante de 1 canal (7 MHz * et 8 MHz *)
partagé avec le entrée BIII / UHF4.
1: SAT: -

1: FM: 88 - 108 MHz
1: AUX: 47-862 MHz
1: BIII/UHF: Modo DAB: 174 – 230 MHz
Modo BIII-UHF: 174 – 230 MHz/470-862 MHz
Modo DAB: Utilisez 8 des 32 filtres disponibles
Modo BIII-UHF: 32 filtres programmables
d'une largeur bande 1 canal par filtre
(7 MHz * ou 8 MHz *). Les filtres sont
partagés avec les entrées UHF.
3: UHF: Modo: 470-862 MHz
32 filtres programmables avec 1 largeur
de canal (8 MHz *) partagé avec l'entrée
BIII / UHF4.
1: SAT: 950-2150 MHz

  Plage de niveau d'entrée

FM: 40-90 dBμV
AUX: -
BIII-DAB/UHF: 50-100 dBμV
SAT: -

FM: 40-90 dBμV
AUX: 60-90 dBμV
BIII-DAB/UHF: 50-100 dBμV
SAT: 40-90 dBμV

Sorties

1 TER + 1 TEST (-30dB)

TER+SAT, TER + 1 de test (-30 dB)

Gain

FM: 40/30 dB **
AUX: -
BIII-DAB/UHF> 55 dB
SAT: -

FM: 40/30 dB **
AUX: 10/20 dB **
BIII-DAB/UHF:> 55 dB
​SAT: > 40 dB

Réglage

Toutes les entrées
20 dB /entrée UHF 20 dB
de chaque filtre

Toutes les entrées
20 dB /entrée UHF 20 dB
de chaque filtre

Niveau de sortie​

FM: 123 dBμV
AUX: -
BIII-DAB/UHF123 dBμV
SAT: -

FM: 120 dBμV
AUX: 112 dBμV
BIII-DAB/UHF120 dBμV
SAT: 120 dBμV

  Alimentation LNC's

-

0/13/18VDC – 0/22KHz / 300 mA

  Alimentation
  préampli.

En entrées UHF 0/12/24 VDC
(80mA max par entrée).

En entrées UHF 0/12/24 VDC
(80mA max par entrée).

 Egalisation

TER: 0..-9 dB par étapes de 1 dB

TER: 0 a -9 dB par étapes de 1 dB,
SAT: 0/9±2 dB

 Programmation

Par programmateur intégré,
avec 5 boutons et écran LCD
2 lignes de 16 caractères

Par programmateur intégré,
avec 5 boutons et écran LCD
2 lignes de 16 caractères

 Facteur de bruit

FM: < 6 dB
SAT: -

FM: < 6 dB
SAT: < 7 dB

 Consommation

18W

25W

 Conversion de canaux
 numériques​

Oui

Oui

 Recherche automatique
 des chaînes

Oui

Oui

 Port USB

USB 2.0 pour importer /
exporter des configurations

USB 2.0 pour importer /
​exporter des configurations


  * La valeur de gain dépend de l'état On / Off de l'étage AMP de l'entrée.
** La bande passante des canaux dépend du standard sélectionné et de la bande.












Mind 32







Mind 32 S
